短锥旋流器

2014/8/6 17:38:44

    短锥旋流器一种离心选矿设备，系将普通水力旋流器的锥角增大 到900一1200而改制的。例如当锥角由200增至900时， 锥体的长度将变成原来的1/6左右，常用锥角为90“~ 1200。短锥旋流器的结构图：

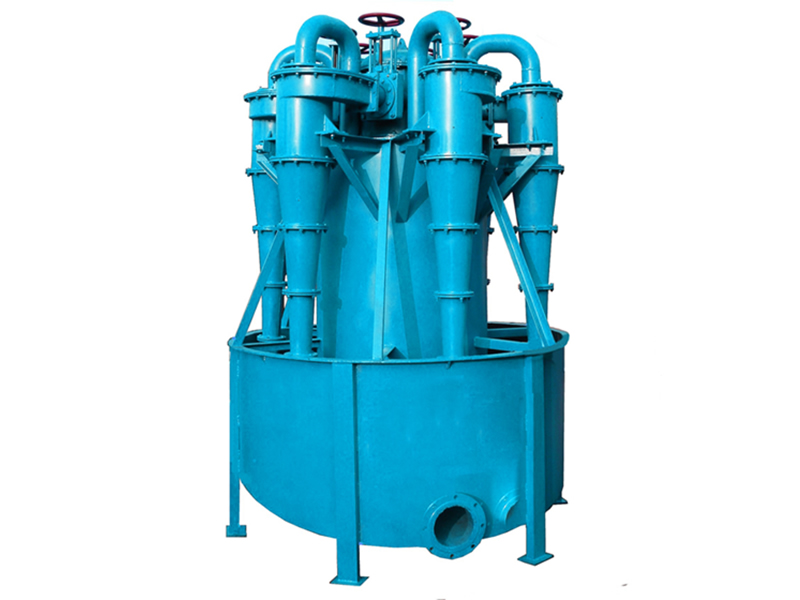

短锥旋流器

    矿浆由砂泵或借高位压，短锥旋流器1一给料管;2一溢流管;3一底流口 力箱沿设备圆柱体的切线方向给入筒体后，矿物颗粒 在随矿浆向下作螺旋形运动的过程中，按沉降速度的 不同沿径向排列，沉降速度小的轻或细的颗粒由中心 牙溢流管排出;相反，粗或重的颗粒则向器壁移动并向下 转移。由于锥体的锥角增大，沿器壁向卞流动的矿浆受 阻，遂在圆锥底部形成一个旋转床层。床层内的颗粒在 旋转剪切运动中发生松散一分层，轻矿物分布在上部 被向上流动的液流带至溢流管排出。重矿物则分布在 下层由底流口排出。结构稍加改变的水介质复合旋流 器也是一种短锥旋流器，其特点是锥体由三段不同锥 度的圆锥复合而成，锥度由上而下逐渐增大。短锥旋流 器主要用于砂金的粗选，也用于选煤，将煤与研石、硫 铁矿分离。分选一lmm砂金，当富集比为1。时，回收 率可达95%。
